重载AGV如何设计？复杂工况关键技术解析

2026-04-15 14:27 编辑部技术分享

一、为什么重载AGV项目更容易“翻车”？

在钢铁、模具、锂电、风电等行业中，企业越来越多引入重载AGV（载重1吨~100吨+）来替代人工与传统轨道设备。

但实际项目中常见问题：

重载运行中打滑、偏移甚至“跑偏”
地面轻微不平就导致设备震动或定位误差
长期运行后结构变形、精度下降
多车协同时效率低甚至发生拥堵

本质原因：
重载AGV不是“放大版AGV”，而是完全不同的系统工程

二、核心概念解释：什么是“复杂工况下的重载AGV”？

1、什么是重载AGV？

通常指载重 ≥1吨，甚至可达几十吨的自动搬运设备，具备以下特点：

大惯量（启动/制动难）
高安全要求
长时间连续运行

2、什么是复杂工况？

常见复杂工况包括：

地面不平整（如老旧厂房）
重载+高频运行
高温/粉尘/油污环境
多设备协同（与RGV、输送线、机械臂）
高精度对接（如设备上料）

结论：
复杂工况 = 环境复杂 + 任务复杂 + 系统复杂

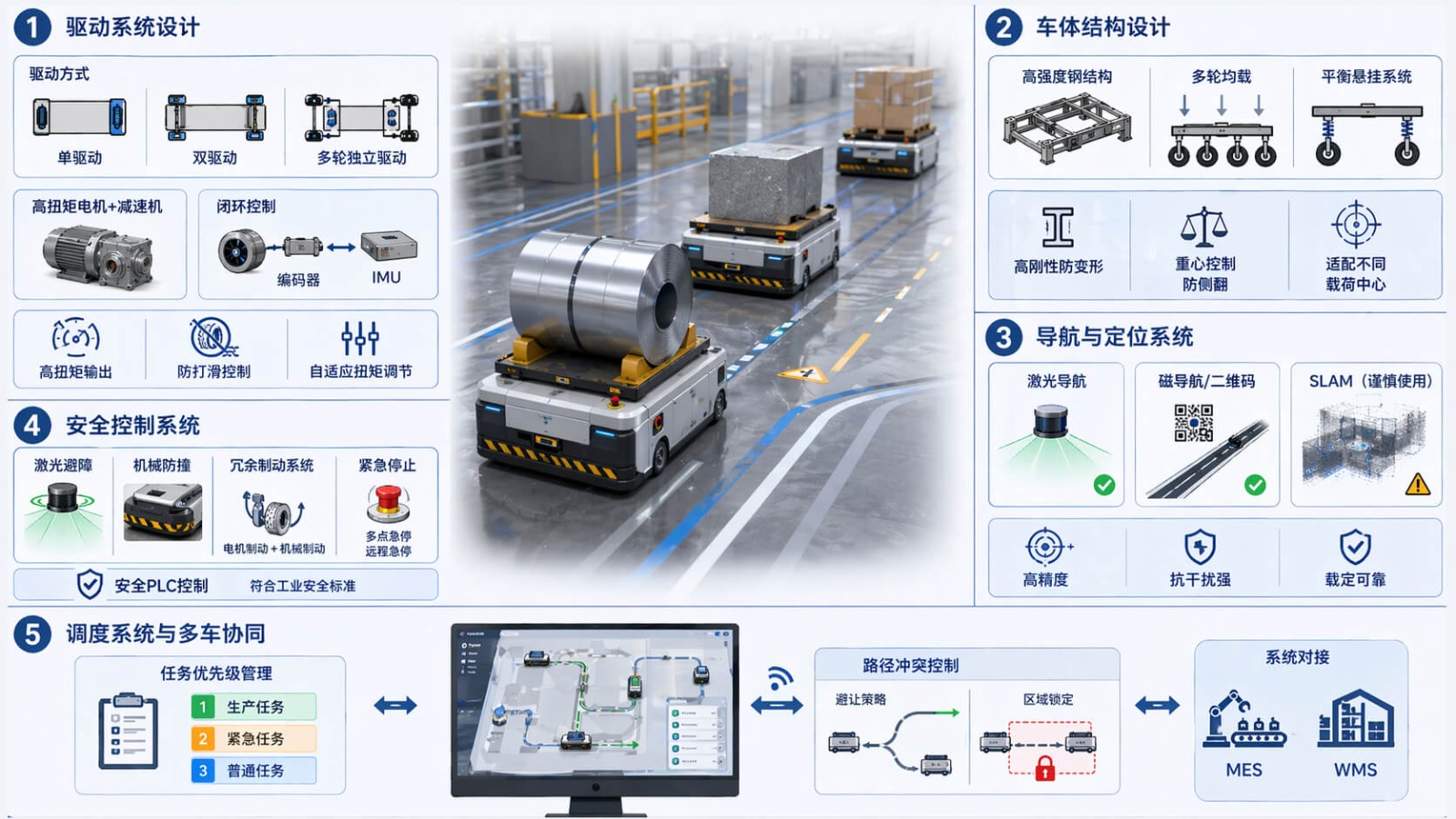

三、关键技术解析：设计成败的核心（重点）

1、驱动系统设计（决定“能不能跑”）

重载AGV核心难点在于：驱动与牵引力匹配

关键设计点：

驱动方式选择

单驱动（低成本）
双驱动（稳定性高）
多轮独立驱动（高端方案）

电机与减速机匹配

高扭矩输出
防冲击设计

防打滑控制

闭环控制（编码器+IMU）
自适应扭矩调节

应用案例：
钢卷搬运（20吨+），必须采用多驱动+高扭矩方案

2、车体结构设计（决定“稳不稳”）

重载AGV不是简单加厚，而是系统结构设计：

核心要点：

车体刚性设计

防止长期载重变形
使用高强度钢结构

轮组布局

多轮均载（避免单点受力）
摆动轮/浮动结构（适应地面不平）

重心控制

防侧翻设计
适配不同载荷中心

常见结构方案：

多轮承载结构
平衡悬挂系统

3、导航与定位系统（复杂环境核心）

复杂工况下，导航必须“抗干扰”：

4、安全控制系统（必须重点设计）

重载AGV的安全风险远高于普通AGV：

必须配置：

多级防撞系统

激光避障
机械防撞

冗余制动系统

电机制动 + 机械制动

紧急停止机制

多点急停按钮
远程急停

安全PLC控制

满足工业安全标准

5、调度系统与多车协同（效率关键）

重载AGV通常用于关键工序，调度必须精准：

核心能力：

任务优先级管理

生产节拍优先
紧急任务插队

路径冲突控制

避让策略
区域锁定

系统对接

MES（生产）
WMS（仓储）

重点：
重载AGV效率 = 调度系统能力，而非车速

四、不同方案对比（选型关键参考）

1、驱动方式对比

方案	优点	缺点	场景
单驱动	成本低	易打滑	轻载
双驱动	稳定	成本中等	中载
多驱动	高稳定	成本高	重载/超重载

2、导航方式对比

方式	优点	缺点	适用场景
激光	精度高	成本较高	高端制造
二维码	稳定	改造大	标准产线
SLAM	灵活	易漂移	非重载场景

五、选型建议（非常关键）

1、先明确核心参数

必须提供：

最大载重（吨位）
运行频率（节拍）
路线长度
地面情况

2、根据工况选择方案

地面不平 → 多轮浮动结构
高精度对接 → 激光导航
固定路线 → 磁/二维码
超重载 → 多驱动系统

3、优先考虑“稳定性而非成本”

错误思路：
先压价格

正确思路：
先保证稳定运行，再优化成本

4、必须做仿真与测试

路径仿真
载重测试
调度压力测试

重载项目不允许“试错上线”

六、常见误区与注意事项

❌ 误区1：重载AGV就是普通AGV加大版

实际：设计逻辑完全不同

❌ 误区2：SLAM更先进就一定更好

实际：重载更看重稳定性

❌ 误区3：忽略地面条件

实际：
地面问题 = 最大故障来源

❌ 误区4：只关注设备，不关注系统

实际关键在：

调度系统
系统集成能力

七、重载AGV是“系统工程”，不是单一设备

要实现复杂工况下稳定运行，必须做到：

驱动系统匹配（不打滑）
结构设计合理（不变形）
导航稳定可靠（不漂移）
调度系统高效（不拥堵）
安全系统完善（不出事故）

本质是“机械+电气+软件+系统”的综合能力

如果您正在规划重载AGV项目，建议提前评估以下问题：

载重是否超过现有设备极限？
地面是否需要改造？
是否涉及多车协同调度？
是否需要对接MES/WMS系统？

我们可以为您提供：
✔ 重载AGV选型与方案设计
✔ 复杂工况适配评估
✔ 多车调度系统规划
✔ 整体自动化落地实施

提供现场工况与需求，即可获取定制化解决方案，避免项目失败风险
