RGV直线轨道和环形轨道的运行原理：结构、控制方式与应用场景详解

RGV轨道车本质上是一种依靠固定轨道完成自动化运输的工业物流设备。与AGV依靠地面导航自主规划路径不同，RGV的运行路径由轨道结构预先确定，因此在固定路线、高频往返、多工位配送等场景中具有较高的运行稳定性。根据物流线路的不同，RGV轨道通常可以设计为直线轨道和环形轨道两种形式，两者虽然都依靠轨道导向，但在运行逻辑、调度方式以及适用场景上存在明显差异。

对于正在进行自动化物流改造的制造企业来说，真正需要关注的并不是“直线轨道好还是环形轨道好”，而是生产物流是否具有固定方向、是否需要连续循环配送、工位数量多少，以及设备之间如何进行衔接。理解RGV直线轨道和环形轨道的运行原理，才能合理确定轨道布局和控制方案。

RGV直线轨道的运行原理：适合固定起点与终点的高频运输

RGV直线轨道的结构相对简单，通常由平行布置的轨道、RGV运行小车、驱动系统、定位检测装置、控制系统以及安全保护装置组成。设备沿固定轨迹进行前后往返运动，在不同工位设置停车点，通过编码器、定位传感器等装置完成减速和精准停车。

从技术原理来看，RGV驱动电机带动车轮沿轨道运行，编码器实时反馈运行距离，PLC或运动控制系统根据目标位置进行速度控制。当车辆接近目标工位时，系统降低运行速度，并在定位信号确认后完成停车，从而实现物料的准确交接。

新乡奥特能现有RGV方案中，部分设备采用编码器配合控制系统实现精准停靠，公开案例中的定位精度可达到±2mm。对于需要与输送机、升降机、机械手等设备对接的生产线而言，这种定位能力比人工驾驶叉车反复寻找停车位置更加稳定。

直线轨道最大的特点是运输方向明确。例如一条生产线设置在A区，成品缓存区设置在B区，中间存在多个固定工位，那么RGV可以沿一条直线轨道完成A→B→A的往返运输。如果运输任务长期稳定，轨道线路基本不会发生变化，RGV的运行效率和控制逻辑都比较容易保持稳定。

与人工叉车相比，直线RGV不需要驾驶员持续操作，也不会因为人员熟练程度造成停车位置、行驶速度和运输节拍波动。对于需要按照固定节拍进行物流配送的生产线，设备可以根据PLC、MES或WMS下发的任务自动运行。新乡奥特能的RGV系统支持与MES/WMS等系统集成，可以实现任务分配、设备状态反馈以及多工位协同控制。

环形轨道RGV的运行原理：通过闭环线路实现连续循环配送

环形轨道RGV与直线RGV最大的区别在于轨道不是简单的“起点—终点”结构，而是形成闭环运行线路。RGV完成一个工位的取料或卸料后，可以继续沿轨道向下一工位运行，最终回到起始区域，从而形成持续循环。

这种结构尤其适合物流需求具有明显循环特征的生产系统。

环形RGV的控制逻辑通常包括车辆位置识别、运行方向控制、工位停靠、区间互锁以及任务调度等部分。控制系统根据生产任务确定车辆需要经过的工位，并通过编码器、位置检测装置或其他定位方式判断车辆实时位置。当车辆进入目标区域后，系统执行减速、停车和物料交接动作，任务完成后继续沿环形轨道运行。

如果一条环形线路设置了多个物料配送点，RGV就能够按照预设方向依次经过这些工位。相比单纯的直线往返结构，环形轨道可以减少车辆频繁倒车和方向切换带来的控制复杂度，也更适合形成稳定的循环物流节拍。

新乡奥特能已有高速循环RGV应用方案，采用固定轨道和循环运行方式，用于汽车焊装车间零部件、工装夹具及焊装物料的连续配送，并支持多工位对接、多车调度以及MES系统集成。

直线轨道与环形轨道并不是简单的性能竞争

从工程设计角度看，直线轨道和环形轨道解决的是不同的物流问题。

因此，如果企业只有两个或少数几个固定物流节点，没有必要为了追求“自动化程度”盲目采用环形轨道。直线RGV结构简单、路径明确，在固定产线物料运输中反而更容易实现稳定运行。

如果生产区域存在多个连续工位，并且物料需要按照固定顺序循环配送，环形轨道则更有优势。此时轨道本身就是物流线路，RGV按照固定方向不断循环，可以减少叉车穿行和人工搬运对生产现场造成的干扰。

汽车焊装车间：环形RGV解决多工位连续供料问题

汽车焊装车间是环形RGV比较典型的应用场景。焊装区域往往存在多个工位，零部件、焊装夹具、料框等物料需要按照生产节拍持续供应。如果采用人工叉车配送，叉车需要频繁进入生产区域，不仅占用通道，还容易受到人员、设备和生产节拍的影响。

在这种场景下，可以根据焊装线布局建设闭环RGV轨道，将物料缓存区、上线点以及多个生产工位连接起来。RGV接收到运输任务后，在固定轨道上循环运行，在指定工位完成精准停车和物料交接，再继续前往下一任务点。

新乡奥特能的高速循环RGV方案就是针对汽车焊装车间这类固定节拍物流设计，可实现固定轨道循环运输，并通过控制系统与MES等上位系统联动。

这里真正解决的并不是“少一个搬运工人”这么简单，而是将原本依赖人工判断的物流过程转换成可控制的设备运行过程，使物料配送节拍能够与生产节拍建立联系。

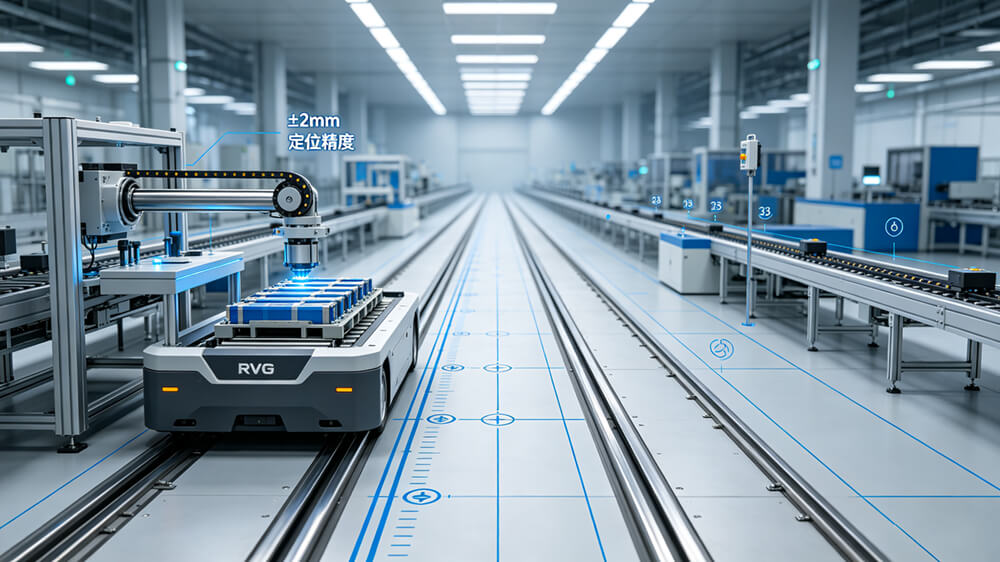

锂电池生产线：直线RGV解决高精度定点运输问题

在锂电池电芯、模组和PACK生产线上，部分工序之间具有较强的固定性。例如物料需要从缓存区域依次输送至装配、测试、检测等固定工位，运输路径通常不会频繁变化。

此类场景更适合采用直线RGV或定点停靠式RGV系统。设备沿固定轨道运行，通过编码器和定位装置实现精准停车，并通过升降、推拉或输送接口与生产设备完成物料交接。

新乡奥特能公开的锂电池产线RGV方案采用固定轨道和多工位定点停靠方式，能够根据MES生产节拍执行运输任务，并通过安全互锁、急停及故障报警等机制保证运行过程。

对于这类场景，RGV的价值在于将高精度定位、重型负载和固定节拍运输结合起来。尤其是在模组、料框等重量较大的物料运输中，轨道对车辆运动方向形成刚性约束，相比普通人工搬运方式，更容易保持重复定位的一致性。

RGV轨道设计不能只看线路，还要同步考虑车辆、负载和定位

实际项目中，直线轨道和环形轨道的选择只是第一步。轨道长度、轨距、载荷、运行速度、工位数量、停车精度以及上下料方式都会影响最终方案。

例如重载RGV需要根据物料重量和载荷分布选择驱动轮、承载轮及车架结构；多工位系统需要考虑车辆在不同停车点之间的节拍匹配；环形线路则需要重点校核转弯半径和车辆通过能力。如果轨道设计与车辆尺寸不匹配，即使控制系统精度较高，也很难保证长期稳定运行。

此外，轨道自身精度同样重要。轨道出现偏移、沉降或安装误差时，可能导致RGV运行抖动和定位偏差。新乡奥特能针对自动化产线轨道还提供轨道检测相关设备，通过激光位移传感器、角度传感器和编码器等方式检测轨道几何状态，为RGV系统长期运行维护提供数据基础。

因此，一个完整的RGV项目不能只采购“轨道车”，而应将轨道结构、驱动系统、定位系统、控制系统、安全系统和上下料接口作为一个整体进行设计。

新乡奥特能如何根据物流路线选择RGV轨道形式

对于制造企业而言，选择直线RGV还是环形RGV，可以从物流路线本身判断。如果物料主要在两个区域之间高频往返，且工位数量较少，直线轨道通常更加经济直接；如果多个工位之间存在连续循环配送关系，则可以考虑环形轨道；如果现场既存在直线运输，又存在多个方向分支，还可以通过转盘、道岔或其他轨道切换机构构建更加复杂的RGV物流网络。

新乡奥特能长期提供AGV、RGV及智能搬运系统解决方案，公开产品方案覆盖双轨式RGV、高速循环RGV、定点停靠RGV以及重载型RGV等不同应用形式，可根据厂房空间、物料重量、生产节拍和工位布局进行非标设计。

从项目实施角度看，真正合理的RGV轨道方案不是简单选择“直线”或者“环形”，而是让轨道结构与生产物流路线保持一致。固定线路采用轨道导向，高频工位采用精准停靠，循环物流采用闭环运行，再通过PLC、WCS、MES等系统建立任务调度关系，才能让RGV从单纯的轨道搬运设备转变为生产物流系统中的自动化执行单元。
