电动转盘控制系统的工作原理及工业应用解析

电动转盘是工业生产线、重型物料转运线和轨道运输系统中常见的辅助设备，主要用于改变物料、工装或运输车辆的运行方向，实现不同轨道、工位或输送线路之间的衔接。在钢铁加工、机械制造、汽车零部件生产等场景中，转盘的运行精度、承载状态、旋转角度和控制逻辑都会影响整条物流系统的运行节拍。

电动转盘控制系统并不是简单地控制电机正转或反转，而是需要协调驱动装置、位置检测元件、机械锁定机构、安全联锁和上位控制系统，使转盘按照预定角度完成旋转、定位和交接任务。理解这些环节的工作原理，有助于企业在设备选型、自动化改造和故障排查时明确控制系统的配置要求。

电动转盘控制系统由哪些部分组成？

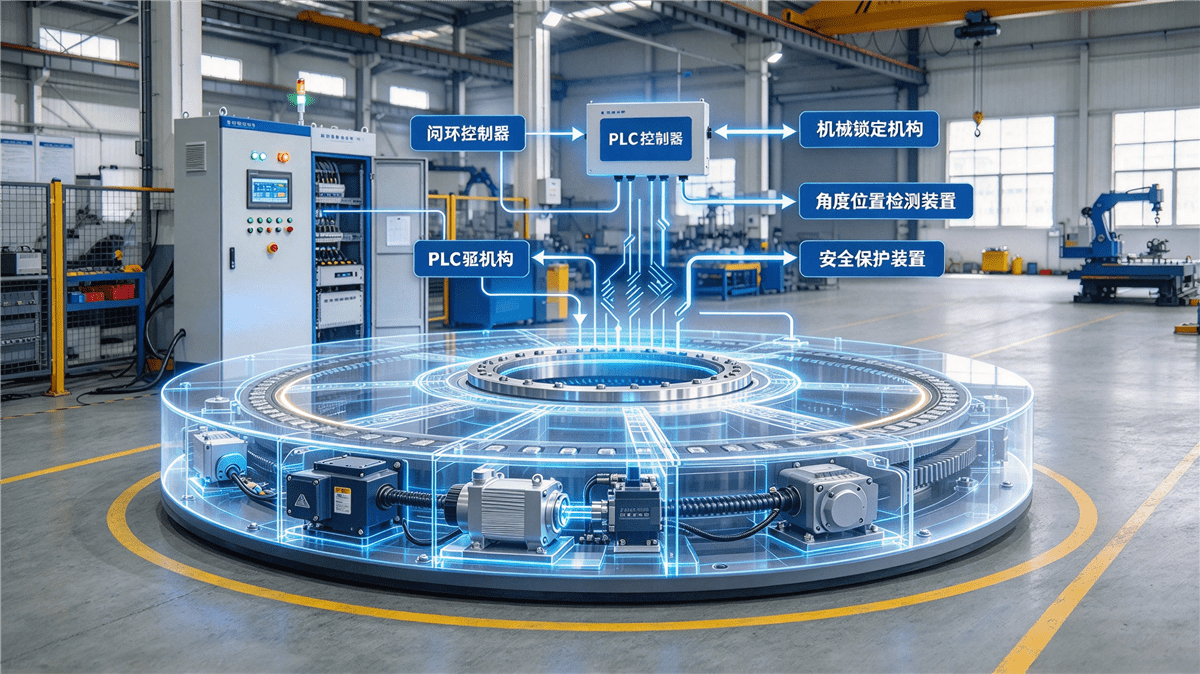

电动转盘通常由承载平台、回转支承、驱动机构、控制柜和安全保护装置组成。根据负载大小、运行频率和现场布置，设备可以采用变频电机、伺服驱动或其他适配的驱动方案。对于需要与轨道车辆配合的场景，还需要配置轨道对接检测和机械锁定装置。

控制系统的核心组成如下。

这些组件需要形成完整的控制闭环。例如，控制器发出旋转指令后，驱动系统负责执行动作，位置检测装置持续反馈实际角度，控制器根据反馈判断是否需要减速或停车。只有位置确认和相关安全条件满足后，系统才允许进入轨道对接或物料交接阶段。

电动转盘的工作原理：从启动到精准对接

1. 启动前的状态检测

自动运行开始前，控制系统需要确认转盘处于允许启动的状态。常见检查项目包括急停回路是否复位、驱动器是否存在故障、转盘区域是否满足安全运行条件、当前角度是否处于有效范围，以及需要对接的轨道或车辆是否满足联锁条件。

如果电动转盘用于重型轨道车辆换向，系统还应确认车辆已停靠在规定位置，并根据设计要求检查车辆制动、机械锁定或其他必要状态。对于自动化产线，PLC可以接收上位系统下发的目标工位编号，将其转换为对应的转盘目标角度。

2. 驱动机构带动转盘旋转

当启动条件全部满足后，PLC向驱动器发送运行指令，驱动电机通过齿轮传动、回转驱动机构或其他机械传动结构带动转盘旋转。

采用变频驱动时，控制器可以通过调整电机频率控制转速，并根据预设加减速曲线降低启停过程中的冲击。采用伺服驱动时，系统可以结合编码器反馈进行位置闭环控制，适用于对角度控制和重复定位有明确要求的应用。

电动转盘的实际运行性能不仅取决于电机功率，还与平台及载荷的转动惯量、传动间隙、回转支承状态、制动方式和控制参数有关。对于重型负载，工程设计需要核算启动扭矩、制动扭矩和偏载条件下的机械受力，不能仅根据额定载荷判断驱动配置是否合理。

3. 位置反馈与减速停车

转盘旋转期间，位置检测系统持续采集实际角度或关键位置状态，并将信号反馈给控制器。系统根据目标角度与当前角度之间的差值，执行速度调整和停车控制。

例如，转盘需要旋转至90°的轨道对接位置时，控制系统可以采用分段速度控制：在远离目标位置时保持设定运行速度，接近目标位置时降低转速，到达目标区域后执行停车和位置确认。实际减速点应根据载荷、转速、制动响应时间和机械惯性进行调试确定。

需要注意，位置检测分辨率不等于整机实际定位精度。编码器能够提供角度反馈，但齿轮间隙、结构变形、平台偏载和制动过程中的微小位移都可能影响最终对接结果。因此，要求较高的设备还需要结合现场测量、机械定位结构和重复运行测试验证实际性能。

4. 轨道对接、锁定与任务交接

转盘到达目标角度后，控制系统需要判断是否满足对接条件。对于带轨道的电动转盘，通常需要检查转盘轨道与固定轨道的相对位置，并通过位置开关、编码器或其他检测元件确认到位状态。

对于设计要求设置机械锁定的设备，系统应在满足规定条件后执行锁定，并通过反馈信号确认锁定状态。只有对接位置和必要的安全联锁均得到确认，系统才允许轨道车辆驶入或驶出。

如果转盘与AGV、RGV或生产线控制系统连接，PLC还可以将“旋转完成”“对接就绪”“车辆允许通行”等状态发送至上位系统。由此形成从任务下发、转盘换向到车辆通行的完整控制流程，减少不同设备之间因状态不同步产生的等待。

电动转盘控制方式如何选择？

不同生产环境对转盘控制系统的要求存在明显差异。选型时需要结合旋转角度、负载惯量、运行频率、定位要求和自动化程度确定控制方案。

1. PLC与变频器控制

PLC负责运行逻辑，变频器负责调节电机运行频率和转速。这种方案适用于以固定角度换向、轨道切换和重型物料转运为主的场景。

系统可以通过接近开关、限位开关或位置编码器判断转盘状态，并通过减速、停车和锁定逻辑完成对接。对于定位要求较高的应用，需要进一步核实位置反馈方式和实际停车误差，不能仅依靠变频器具备调速功能就认定其能够满足精密定位要求。

2. PLC与伺服驱动控制

伺服系统通过编码器持续反馈电机位置，控制器依据目标位置和实际位置之间的偏差调整电机输出，形成位置闭环控制。

这种方案适合多工位分度、自动装配、机器人上下料等对重复定位有明确要求的应用。若转盘需要支持90°、180°或多个自定义角度，控制程序可以根据工艺配方调用相应的目标位置。

不过，伺服驱动并不意味着整机天然具有某个固定精度。最终定位结果还取决于减速机构的回差、回转结构刚度、负载分布及机械定位方式。新乡奥特能发布的电动转盘技术资料也强调，需要结合实际工况评估定位控制与机械结构的匹配关系。

两个典型行业场景：控制系统如何解决实际问题？

场景一：机械加工车间的多轨道重型工件转运

大型机加工车间经常需要在加工工位、装配区域和暂存区域之间转运底座、机架及大型金属构件。当地面轨道存在多个方向的分支时，如何让承载车辆按任务切换轨道，同时保证对接状态可确认，是转运系统规划中的关键问题。

解决方案：在轨道交汇位置配置电动转盘，将旋转驱动、角度检测、轨道对接和车辆通行许可纳入统一控制逻辑。车辆到达指定位置后，控制系统确认车辆停靠状态，再执行转盘旋转；转盘到位后进行位置确认，必要时完成机械锁定，满足通行条件后才允许车辆驶出。

对于重型负载工况，控制系统还需要结合额定载荷、偏载情况、转盘启动扭矩和制动能力设置运行参数。针对粉尘较多或存在金属切屑的区域，应合理规划电气柜防护、传感器安装位置及线缆防护措施。

与人工操作的机械换向方式相比，自动化电动转盘可以将目标位置、到位反馈和通行许可纳入统一程序管理，便于记录故障状态、规范操作流程，并与RGV轨道车或电动平车形成协同运输系统。实际节拍仍需根据车辆速度、载荷和现场作业流程测算。

场景二：汽车零部件装配线的多工位切换

汽车零部件生产线通常包含装配、检测、紧固和下料等不同工序。当工件需要在多个工位间改变方向，或设备需要从不同方向完成上下料时，转盘控制不仅要满足旋转要求，还要与机器人、输送线和检测设备保持动作同步。

解决方案：采用PLC控制的电动转盘，并根据定位要求配置伺服驱动、编码器和必要的机械定位机构。生产管理系统下发工件或工位任务后，转盘控制器调用对应角度；旋转结束后，系统输出到位信号，机器人或下游设备在收到许可后执行下一步动作。

例如，四工位转盘可以按照工艺流程设置多个分度位置，但实际工位数量、旋转角度和停留时间应由生产节拍与设备布局决定。若工件需要在不同方向接受加工或检测，还应确认线缆、气管和工装不会因持续旋转而发生缠绕或干涉。

这一方案有助于实现工位之间的自动交接，支持不同产品配方切换，并为柔性化生产提供设备基础。对于需要高精度定位的工序，工程验收应重点检测重复定位结果、工装基准偏差以及机器人与转盘之间的坐标匹配情况。

电动转盘的关键参数如何确定？

控制系统的配置需要以机械设计条件为基础。额定载荷、旋转速度、定位精度和运行环境之间存在关联，不能单独依据某一项指标确定设备型号。

新乡奥特能公开的电动转盘技术资料列出了部分参考参数，包括3–80吨的常见承载范围、±0.5°至±1°的定位精度范围，以及0.1–1 rpm的可调旋转速度范围。以上数据属于公开资料中的参考范围，并不代表所有型号均具备相同性能，具体项目应以对应型号的技术协议和验收数据为准。

对于重型电动转盘，设计阶段应校核偏载条件下的回转支承受力、驱动扭矩和制动能力；对于精密装配转盘，则应重点验证定位误差、重复定位结果和工位间的坐标一致性。若设备需要实现360度全向旋转或连续回转，还应明确旋转范围、线缆管理方式及是否需要滑环等结构。

控制系统的调试与维护重点

电动转盘投入使用后，控制参数和机械状态需要保持匹配。调试阶段应分别验证空载运行、额定载荷运行、目标角度定位、正反向旋转和异常停止等工况，并记录实际停车位置及轨道对接结果。

如果转盘出现定位偏移，应检查编码器安装与反馈信号、位置开关固定情况、机械传动间隙及制动过程，而不是直接通过修改PLC程序补偿所有误差。如果出现旋转抖动或启动困难，则需要结合驱动器报警、电机电流、机械阻力和负载分布进行排查。

日常维护应关注回转支承及传动机构的润滑状态、紧固件、制动装置、位置传感器和电气连接。对高频运行设备，可以根据运行次数建立预防性维护计划，并保留故障代码、停车偏差和维护记录，为后续参数优化提供依据。

新乡奥特能可根据工件重量、转盘尺寸、目标角度、轨道布局及自动化接口要求，开展电动转盘及相关转运设备的方案配置。对于需要与RGV轨道车、生产线输送设备或上位调度系统协同运行的项目，应在设计阶段明确控制边界、通信信号和安全联锁条件，降低后期系统集成中的不确定性。

电动转盘控制系统的核心，是通过驱动控制、位置反馈、机械定位和安全联锁，将旋转动作转化为可监测、可确认、可协调的工业物流流程。不同工况对负载、精度、速度和联动能力的要求不同，控制方案也应随之调整。

在机械制造、汽车零部件装配及重型物料转运等应用中，合理配置电动转盘控制系统，有助于实现多轨道换向、工位自动切换和运输任务协同。项目选型应以实际工况和可验证的技术参数为依据，并通过现场调试与验收确认设备性能。
