电动平车电缆卷筒供电系统如何工作？从供电原理到现场应用解析

在重型制造车间中，电动平车需要沿固定轨道往返运行，车辆既要获得持续动力，又不能因为供电线路影响正常行驶。对于高频往返、运行距离相对固定，同时又不希望频繁停机充电的工况，电缆卷筒供电是一种常见的电源配置方式。

电动平车电缆卷筒供电系统的核心思路并不复杂：将固定电源通过动力电缆引至平车，再利用安装在车体上的电缆卷筒，根据平车运行方向自动收放电缆，使车辆在移动过程中保持连续供电。以新乡奥特能的轨道电动平车为例，其产品供电方式包括低压轨道供电、蓄电池供电和电缆卷筒供电，能够根据载荷、运行距离和现场环境进行配置。官方产品资料显示，其轨道电动平车覆盖5—600吨级载荷范围，运行速度可根据工况配置在0—30m/min范围内。

电缆卷筒究竟是怎样给电动平车供电的？

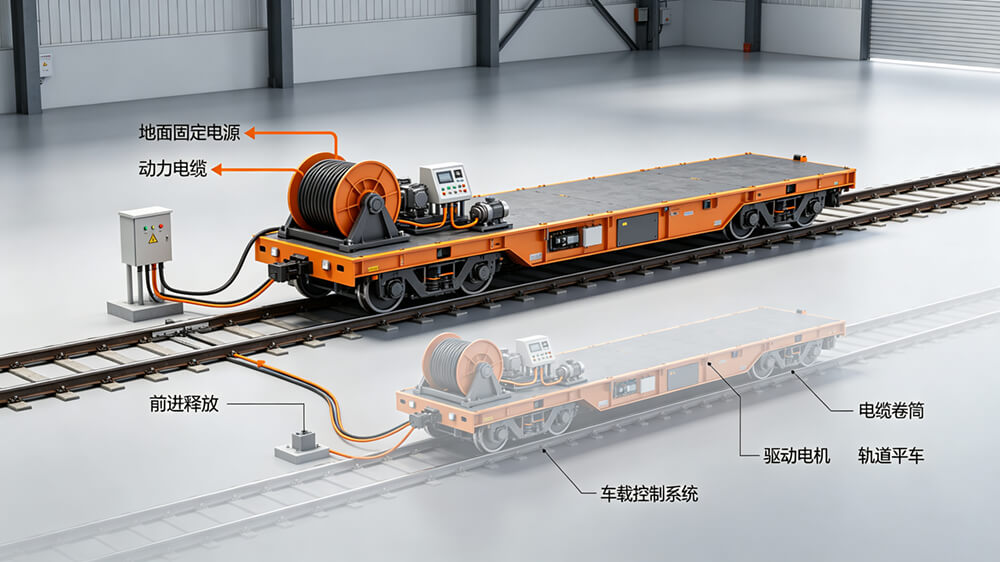

理解这种供电方式，可以从“固定电源—卷筒—动力控制系统—驱动电机”这一条电气链路入手。

在典型的电缆卷筒供电电动平车中，车间固定电源接入电缆卷筒，动力电缆的一端连接地面供电端，另一端进入平车电气系统。车辆向前运行时，卷筒释放相应长度的电缆；车辆反向运行时，卷筒将电缆重新收回。卷筒的收放动作需要与平车行驶速度保持协调，避免电缆出现过度拉伸、堆积或局部弯折。

电能进入车辆后，再经过总电源、保护装置、控制系统和驱动单元，为电机及车载辅助设备提供动力。操作人员可以通过车载操作手柄、无线遥控或自动控制系统控制车辆启动、停止、前进、后退和调速。部分电动平车还可以配置液压升降平台、V型支撑、辊道、称重装置等机构，使车辆从单纯的“运输平台”转变为工艺物流设备。

这种方案最大的技术特点，是把连续供电和移动设备结合起来。车辆不依赖车载电池储存全部运行能量，而是通过外部电源持续获得动力，因此特别适合运行路线明确、使用频率较高的生产物流场景。

为什么电缆卷筒适合固定路线的重载搬运？

电动平车的供电方式并不存在统一答案。蓄电池、低压轨道、滑触线以及电缆卷筒分别对应不同的现场条件。

对于每天运行时间较长、往返频繁的车间物流路线，电缆卷筒可以避免以电池容量作为主要运行约束。公开产品资料中，KPJ系列电缆卷筒供电平车通常采用交流380V动力电源，并通过卷线装置随车辆运动进行电缆收放；部分实际产品的适用运行距离可达到约200米。

这并不意味着运行距离越长越适合采用卷筒供电。随着线路长度增加，电缆重量、卷筒容量、排线方式以及电缆弯曲半径都会影响系统设计。当运行距离超过一定范围时，工程设计通常需要增加排线机构辅助卷筒工作。公开产品资料也显示，部分KPJ电缆卷筒平车在运行距离超过50米时，需要结合排线器辅助收放电缆。

因此，在进行电动平车供电方式选型时，需要同时考虑轨道长度、往返频率、工作制度、电缆规格和现场空间，而不能只看车辆载重量。

从工程角度看，电缆卷筒系统需要解决哪些问题？

电缆卷筒看似只是一个收线装置，但实际运行中，它与车辆行走机构属于一个整体系统。

一个重要问题是电缆收放速度。假设平车正在向远端运行，卷筒必须释放与车辆位移相匹配的电缆；当车辆返回时，又需要将电缆平稳回收。如果收放速度与车辆运动不匹配，就可能出现电缆松弛、拖地或者受到过大的拉力。因此，工程设计中需要根据车辆速度、运行距离和电缆规格选择合适的卷筒形式，并通过机械传动、磁滞耦合或其他控制方式实现协调运行。

另一个问题是电缆的弯曲和保护。重载车间可能存在钢屑、粉尘、高温、油污等环境因素，电缆不能简单按照普通移动电源线处理。电缆类型、外护套、弯曲半径、拖曳方式以及卷筒安装位置，都需要根据现场环境确定。

安全控制同样需要纳入供电系统设计。电动平车通常需要配置短路、过流、失压、零位、急停等保护功能。公开的电缆卷筒电动平车技术资料中，也将这些保护措施作为车辆电气控制系统的重要组成部分。

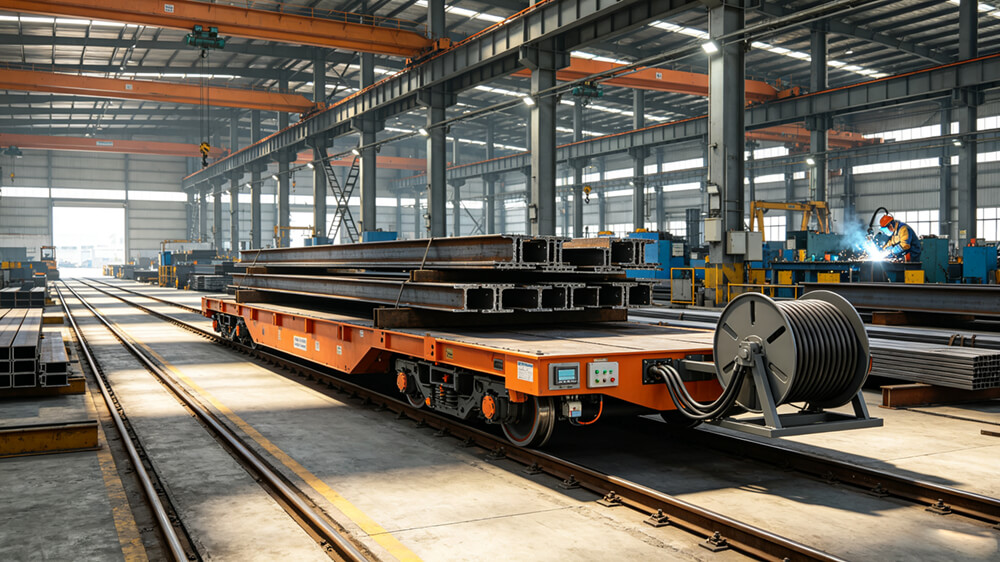

钢结构制造中的长距离过跨搬运，卷筒供电如何发挥作用？

在钢结构、机械加工和大型装备制造车间，原材料和半成品经常需要在不同工位之间进行过跨运输。例如大型钢板、焊接结构件、机加工底座等物料，单件重量可能达到数十吨，运输路线则相对固定。

这类场景的核心问题不是车辆能否自由穿行，而是如何在既定轨道上持续、稳定地完成往返运输。电缆卷筒供电平车可以将供电系统与固定运输路线结合起来，通过轨道约束车辆运行方向，并利用连续电源支持高频次往返。

如果车辆还需要在装配工位进行定位，可以进一步增加位置检测、减速限位、行程开关或自动控制系统。新乡奥特能公开的轨道电动平车资料显示，其产品可以采用轨道导引，并根据配置实现人工遥控等操作方式，定位精度可达到±2mm的产品配置指标。

在实际项目中，更合理的做法是根据工艺节拍设计车辆速度和停车位置，而不是单纯追求较高运行速度。例如公开产品参数中，轨道电动平车运行速度范围可达到0—30m/min，可通过调速适应不同生产环节。

高温、喷漆和热处理工序，为什么也会采用电缆卷筒？

电动平车还经常进入热处理、喷漆、喷砂等特殊工序。

这些区域的共同特点是运输路线固定，但环境条件可能发生变化，例如温度较高、湿度较大或者存在粉尘、漆雾等因素。部分公开的KPJ系列电缆卷筒平车资料明确将喷漆房、喷砂房、烤漆房和热处理工序列为适用场景，并支持根据现场条件配置相应电气及耐环境方案。

这里需要注意，“电缆卷筒供电”本身并不等于设备天然具备防爆或耐高温能力。真正决定设备能否进入特殊环境的，是电机、电气元件、电缆、卷筒、防护结构以及控制系统是否按照对应工况进行设计。因此，涉及防爆、高温或腐蚀性环境时，应以具体项目的环境等级和设备配置为依据进行选型。

对于新乡奥特能而言，电动平车并非只有一种标准结构。其公开产品资料显示，公司提供包括电缆供电、锂电池供电、滑触线供电等不同方案，并支持直线轨道、环形轨道以及分叉轨道等形式。这意味着电缆卷筒可以作为整个搬运系统中的一种供电配置，根据工艺路线与现场条件进行组合设计。

电缆卷筒供电与其他供电方式应该怎么选？

从设备工程角度看，供电方式应当服从工艺路线。路线固定且需要长时间连续工作的设备，可以重点评估电缆卷筒方案；如果车辆需要跨越多个区域或者运输路线经常调整，则应进一步评估蓄电池或其他供电形式。

对于需要自动化升级的项目，电缆卷筒供电也可以与PLC控制、位置检测、无线通信、自动停车以及安全传感器结合，实现从人工遥控电动平车向自动化运输设备的升级。

电缆卷筒电动平车的参数不能只看载重量

采购设备时，很多项目会先确定“需要多少吨”，但对于卷筒供电系统而言，仅确定额定载重还不够。

车辆载重量决定驱动系统和车架结构，轨道长度决定电缆卷筒容量，运行速度影响卷筒收放控制，工作频率影响电机和电气元件选型，而现场温度、粉尘和湿度又会影响电缆及电气防护设计。

以新乡奥特能公开的轨道电动平车产品资料为例，其额定载重覆盖5—600吨，运行速度为0—30m/min，并可配置电缆卷筒供电。对于具体项目，还需要根据实际载荷、轨道长度、台面尺寸、运行频率和环境条件进行非标设计，而不能直接套用某一个标准车型参数。

因此，一套可靠的电缆卷筒供电系统，实际上是“车辆结构+驱动系统+卷筒机构+电气控制+轨道条件”的综合设计。只有这些部分相互匹配，电动平车才能在长期往返运行中保持稳定的供电和运行状态。

对于制造企业而言，选择电动平车时真正需要解决的问题，不只是“车辆能不能把货物运过去”，而是如何让供电方式、运输路线、生产节拍和现场环境形成匹配。新乡奥特能可根据物料重量、运输距离、轨道布局及工艺要求，对电缆卷筒供电电动平车进行针对性配置，使设备更适合大型工件、钢结构件、模具、铸件以及生产线物料的固定路线转运。
