AGV搬运车的工作原理及核心系统组成｜导航定位与智能调度解析

AGV搬运车并不是简单地在车体上增加一个自动控制器，而是一套由机械结构、驱动系统、导航定位、控制系统、安全系统、通信系统和能源系统共同构成的自动化物流装备。企业在规划AGV项目时，如果只关注“载重多少、速度多快”，很容易出现设备能够运行，却无法稳定对接生产线、无法适应现场交通、无法与MES/WMS协同等问题。

理解AGV搬运车的工作原理，需要从“任务下发—路径规划—自主行驶—精准定位—安全避障—到位交接—任务反馈”这一完整闭环来看。以新乡奥特能实际产品及项目资料为参考，其AGV方案覆盖背负式、顶升移载式、叉车式以及重载平台式等不同结构，部分项目采用激光SLAM导航与磁钉辅助定位，实际定位精度可达到±10mm，顶升移载AGV最大载重达到2吨。

AGV搬运车为什么能够“自己找到路”？

AGV的基本工作逻辑可以理解为“感知环境、确定位置、规划路径、执行运动”。车辆通过激光雷达、二维码、磁钉、反光板、视觉传感器或其他导航组件获取环境信息，再由控制系统计算车辆当前位置与目标位置之间的运动路径，驱动电机按照规划轨迹运行。

以激光SLAM导航AGV为例，激光雷达持续扫描周围环境并建立或匹配地图，定位算法计算车辆在地图中的坐标，调度系统则根据任务状态和现场交通情况分配目标点。车辆到达目标区域后，再通过定位标识、激光定位或其他精定位方式完成最终停车。这种技术路线使AGV不需要像传统叉车一样依赖驾驶员判断方向，也不必完全依靠固定轨道。

这也是AGV与RGV自动化轨道车在底层工作原理上的重要区别。RGV依靠固定轨道约束车辆运行方向，而AGV通过导航系统在地面空间内自主移动，因此更适合多工位、多路径以及生产布局经常调整的场景。新乡奥特能公开的AGV项目资料显示，其汽车总装案例采用激光SLAM导航+磁钉辅助定位，定位精度达到±10mm，同时支持动态路径调整。

AGV搬运车的核心系统，决定了设备能不能真正落地

一台能够长期稳定工作的AGV搬运车，本质上是多个子系统协同工作的结果。机械底盘负责承载和运动，驱动系统负责产生牵引力，导航系统负责“知道自己在哪里”，控制系统负责“决定怎么走”，安全系统负责判断“前方能不能走”，通信与调度系统负责确定“现在应该执行什么任务”。

机械底盘：决定AGV能搬什么、怎么搬

AGV车体通常由承载平台、车架、驱动轮、从动轮、悬挂或缓冲机构以及上装执行机构组成。对于普通物料配送，可以采用背负式结构；需要将货物从一个工位顶升并转移到另一个位置时，可以配置顶升移载机构；对于托盘和货架搬运，则可以采用叉车式结构。

机械结构设计不能只看额定载重，还要考虑载荷重心、轮组分布、制动距离、地面承载能力以及满载转弯时的稳定性。例如新乡奥特能公开的AGV项目中，顶升移载AGV最大载重达到2T，而重载平台AGV实际项目参数达到5000kg，并采用360度全向移动方案。

对于重型负载，AGV的结构形式尤其重要。如果工件重心偏高或存在偏载，仅仅提高电机功率并不能解决稳定性问题，还需要重新设计车架刚度、轮组布置和载荷分配。

驱动系统：把电能转化成稳定的牵引力

驱动系统通常包括驱动电机、减速机构、驱动轮、编码器以及电机控制器。控制器根据目标速度和车辆实际速度调整电机输出，使AGV能够实现启动、加速、减速、停止以及低速精确行驶。

AGV并不是速度越快越好。对于汽车总装、电子装配等需要精准对接的场景，控制系统更关注低速运行稳定性和停车精度；对于长距离物流运输，则需要综合考虑运行速度、单次运输距离、任务频率和电池续航。

新乡奥特能公开的AGV相关产品资料显示，AGV实际项目可覆盖从约2000kg级背负式设备到更高载重的定制重载平台，具体载重需要根据车体尺寸、驱动形式、工件重心及地面条件进行工程设计，而不是采用单一标准型号。

导航定位系统：解决“AGV现在在哪里”的问题

导航系统是AGV搬运车区别于普通电动搬运车的核心之一。

常见方案包括激光SLAM导航、二维码导航、磁导航、磁钉导航以及视觉导航。不同导航方式并没有绝对的优劣，真正的选型依据是现场环境、定位精度、路线变化频率和改造条件。

激光SLAM适合路线和现场环境存在变化的工厂，不需要在整个运行区域铺设实体轨道；二维码方案部署成本相对可控，适合路径较明确的室内物流；磁钉可以作为精定位辅助，使AGV在关键工位实现更加稳定的停车。

在新乡奥特能汽车总装AGV项目中，激光SLAM与磁钉辅助定位结合使用，实际定位精度达到±10mm，并支持动态路径调整。这类“粗定位+精定位”的组合思路，比单纯追求某一种导航技术更符合工业现场需求。

控制系统：让各个硬件真正形成一个整体

AGV控制系统相当于车辆的“大脑”。它需要同时处理导航数据、编码器数据、安全传感器数据和上层调度指令，并向驱动器、转向机构、顶升机构等执行单元发送控制命令。

例如，调度系统向AGV发送“前往A工位”的任务后，车载控制系统需要将目标点转换为实际运动轨迹；车辆运行过程中，导航系统持续反馈位置，编码器反馈运动状态，激光雷达检测周围障碍物。如果前方出现人员，安全系统可以触发减速或停车；障碍物消失后，再根据任务状态恢复运行。

因此，AGV项目中的控制系统并不是单独购买一个PLC就能解决，而是需要完成车辆控制、导航定位、安全逻辑、任务通信和上层系统之间的数据协同。

安全系统：解决人车混行环境中的风险

AGV进入生产车间后，面对的不只是货物，还可能存在人员、叉车、托盘和其他自动化设备。安全系统通常包括安全激光雷达、安全触边、急停按钮、声光报警器以及区域减速控制等。

新乡奥特能公开的汽车总装项目采用激光避障、3D视觉识别和安全触边等多重防护机制，并根据障碍物情况实现自动减速、绕行或急停。

这里需要特别强调，安全系统不能简单理解为“安装一个雷达”。真正的安全设计需要结合车辆速度、载荷、制动距离、现场通道宽度、人员活动区域和障碍物类型确定保护区域。重载AGV满载运行时惯量更大，安全距离和制动策略也需要相应调整。

能源系统：决定AGV能否持续稳定运行

AGV能源系统主要采用锂电池等电源形式，并结合充电管理、电池监控和低电量策略。对于高频物流场景，电池容量不能仅根据一次运输距离确定，还需要结合每天任务数量、待机时间、充电时间以及峰值生产节拍进行计算。

如果企业采用24小时连续生产模式，可以进一步设计自动充电或机会充电机制，使AGV在任务间隙补充电量，而不是等到电量过低后集中停机。

对于高温、低温、粉尘、洁净室等特殊环境，还需要针对电池、电气元件和传感器进行环境适应性设计。

AGV如何完成一次完整的搬运任务？

AGV的实际运行可以简化为一个闭环：

生产系统下达任务 → WMS/MES生成物流需求 → WCS/调度系统分配AGV → AGV规划路径 → 导航定位 → 驱动行驶 → 安全检测 → 精准停车 → 自动取放货 → 返回或执行下一任务 → 状态数据反馈

这个闭环解决的是传统搬运设备中“信息”和“物流”相互割裂的问题。

传统叉车运输通常由人员接收任务、驾驶车辆、寻找货物并完成搬运，运输过程依赖操作人员经验。AGV则可以根据生产订单自动获得运输任务，并将任务执行状态反馈给上层系统。当AGV与WMS、WCS、MES进行数据交互后，物流设备就不再是独立运行的搬运工具，而成为生产系统中的一个执行节点。

与传统叉车相比，AGV解决的是“持续、准确、可追踪”的问题

在固定路线、高频运输和人车混行环境中，AGV的价值并不只是节省人工，而是把搬运过程标准化。

需要注意的是，AGV并不意味着在所有场景都优于叉车。如果企业每天只有少量搬运任务，而且路线经常变化、工件规格差异极大，传统叉车仍然具有较高的灵活性。AGV更适合运输任务具有一定规律、工位相对明确、需要持续运行和数据化管理的场景。

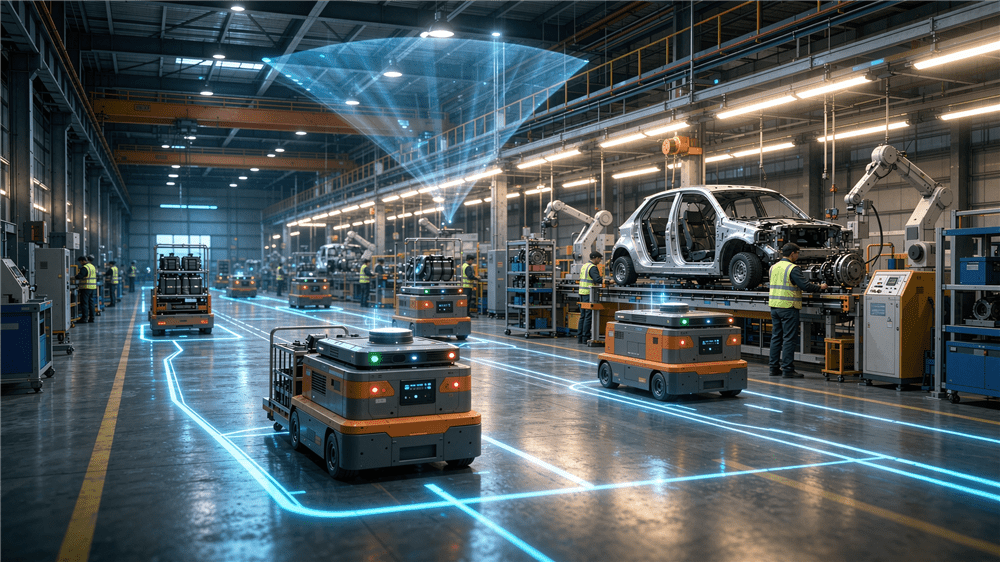

场景一：汽车总装产线，重点解决“物料配送跟不上生产节拍”

汽车总装车间具有多车型混线、物料种类多、配送频率高等特点。传统人工叉车配送容易出现错配、等待和人员调度不及时的问题，当生产计划发生变化时，原有配送路线也需要人工调整。

在新乡奥特能公开的汽车总装项目中，现场采用潜伏牵引式AGV、顶升移载AGV和叉车式AGV协同作业，其中顶升移载AGV最大载重2T；系统采用激光SLAM导航+磁钉辅助定位，定位精度达到±10mm，并由调度系统统一管理50多台AGV。项目运行数据表明，整体配送效率提升约32%，关键工位断料等待时间下降45%，物流搬运人员由80人减少到38人。

这个案例说明，汽车行业真正需要解决的不是“有没有一台AGV”，而是如何让AGV根据车型、工位和生产节拍自动执行任务。将AGV与MES、WMS和WCS连接后，生产订单可以直接转化为物流任务，实现生产与物流的同步。

场景二：重型机械制造，重点解决“重载工件搬运难、人工吊运风险高”

在大型机械、风电装备等制造场景中，工件可能达到数吨甚至更高重量。传统叉车受到额定载荷和车体尺寸限制，大型工件往往需要采用吊车或其他重型运输设备完成转运。

这类场景中的AGV需要采用重载平台结构、多驱动轮或多轮组承载方式，并根据工件重量和重心设计车体。新乡奥特能公开项目资料显示，其定制重型AGV可根据实际工况设计20吨级以上的承载能力，并通过低速大扭矩驱动以及安全激光雷达实现重型设备转运。

对于这种工况，AGV的意义在于把原本依赖吊装或人工驾驶的转运环节变成可规划、可重复的自动化物流流程。若厂房空间有限，还可以通过低车身设计和合理的驱动轮布局改善窄通道作业能力；如果工艺要求多方向进出工位，则可以采用麦克纳姆轮等全向移动结构，实现前进、横移、斜行和原地旋转等动作。

需要明确的是，“360度全向移动”属于特定AGV底盘结构的功能，并不是所有AGV搬运车的标准能力。项目是否采用全向底盘，应根据工位间距、通道尺寸、负载重心和地面条件进行判断。

AGV搬运车选型不能只看载重，还要看整个系统是否匹配

企业采购AGV时，最常见的误区是直接提出“我要一台2吨AGV”或“我要一台5吨AGV”。实际上，载重只是基础参数。

例如同样是2吨货物，如果货物体积小、重心低、路线简单，普通背负式AGV即可满足要求；如果货物长度超过车体尺寸，或者需要从侧面精准对接工位，就可能需要顶升、横移或全向移动机构；如果运输路线固定且频繁，RGV轨道车可能比AGV更合适。

新乡奥特能公开的RGV产品资料显示，其自动化轨道车可定制1～2000吨载重，运行速度最高可达到100m/min，定位精度可达到±1mm，适合固定路线、高精度、高频次的工业搬运。

因此，AGV与RGV并不存在简单的“谁更先进”的关系。路线固定、工位明确、追求高重复定位精度和重载运输时，RGV具有明显优势；路线复杂、工位变化频繁、需要柔性化生产时，AGV更有发挥空间。

从一台AGV到一套智能物流系统，核心在于系统协同

AGV搬运车真正产生价值，需要机械、电气、导航、安全和软件系统共同工作。车辆负责执行动作，导航系统负责定位，控制系统负责实时决策，安全系统负责风险控制，WCS负责设备调度，而WMS和MES则分别提供库存与生产任务信息。

对于工程师而言，AGV项目的设计重点不是简单确定一台设备的型号，而是建立从物流需求到设备执行的完整链路；对于采购负责人而言，需要关注的不只是设备采购价格，还包括导航方式、负载能力、定位精度、电池方案、调度软件、系统接口以及后期维护；对于企业管理者而言，更应该关注AGV投入后能否持续降低人工搬运依赖，并提升生产物流的可控性。

新乡奥特能在AGV、RGV、电动转运设备等工业物流装备方面提供非标定制能力，可根据实际载重、工位尺寸、运行距离、地面环境和自动化程度进行方案设计。其公开资料显示，公司AGV及自动化搬运设备已应用于汽车、钢铁、风电、电力等行业，并提供从设备制造到自动化系统配套的解决方案。

对于正在规划AGV搬运车项目的企业，真正值得关注的问题不是“AGV多少钱一台”，而是“什么结构、什么导航、什么载重和什么调度方式最适合自己的生产流程”。只有将车辆结构、导航定位、驱动控制、安全防护和上层管理系统统一设计，AGV才能从单纯的自动搬运设备，真正成为柔性化生产和智能物流体系中的执行单元。
